产品属性
1 产品特性
◆ 高压干簧继电器，介电强度1000VDC
◆ 高负载电流能力
◆ 高绝缘电阻，高达1013Ω
◆ 低接触电阻，长寿命密封触点
◆ 外部磁性和静电屏蔽
◆ 定制化设计、符合ROHS指令
2 性能参数
项目 | 单位 | 值 | |
继电器型号 | / | HVMR□-□ | |
触点容量 | W | 10 | |
*大切换电压(Max DC/Peak AC) | V | 500 | |
*大切换电流(Max DC/Peak AC) | A | 0.5 | |
*大负载电流 | A | 1.0 | |
短时负载电流(100ms) | A | 5.0 | |
接触电阻 | mΩ | 200 | |
介质耐压 | 断开触点间 | V | 1000 |
触点与线圈间 | V | 1000 | |
触点与屏蔽件 | V | 1000 | |
绝缘电阻 | Ω | 1013 | |
吸合时间 | ms | 0.5 | |
释放时间 | ms | 0.2 | |
振动(0～2000Hz) | G | 20 | |
冲击(11ms，1/2正弦波) | G | 50 | |
工作温度 | ℃ | -20～+70 | |
储存温度 | ℃ | -35～+105 | |
预期寿命 | Ops | 1×107(at 5VDC-4mA) | |
外形尺寸 | / | 见各外形尺寸图 | |
3 线圈参数
型 号 | 额定电压 (VDC) | 动作电压 (VDC) | 释放电压 (VDC) | *大电压 (VDC) | 线圈电阻 (±10%Ω at 20℃) |
HVMR□-□ | 5 | 4 | 0.5 | 7 | 70 |
12 | 9 | 1 | 16 | 450 | |
24 | 18 | 2 | 29 | 1200 |
4 型号标记示例
HVMR □ - □ □ □ -(XXX)
① ② ③ ④ ⑤ ⑥
① 产品型号：HVMR
② 线圈电压：05: 5VDC、12: 12VDC、24: 24VDC
③ 触点形式：1A：一组常开
④ 引脚类型：001、002、004、005
⑤ 特征：无：标准型、D：有二极管
⑥ 特殊特性号：以客户需求为准
5 外形尺寸图
1) HVMR□-1A001
2) HVMR□-1A002
3) HGMR□-1A004

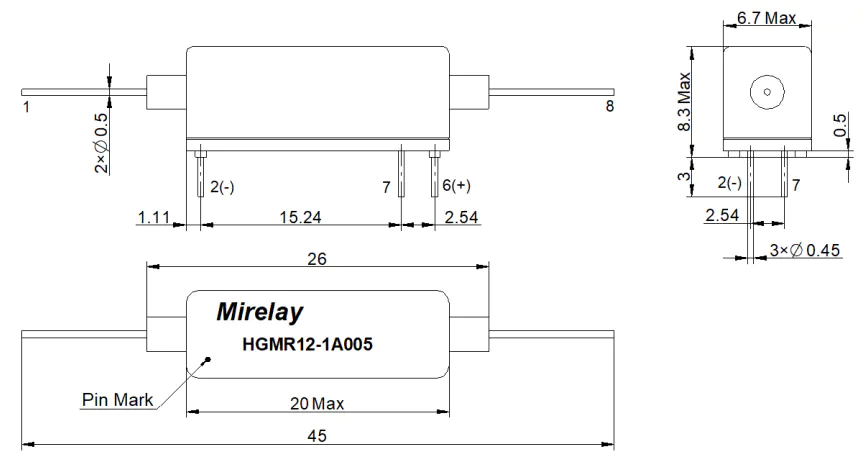

4) HGMR□-1A005
6 接线图
1) HVMR□-1A001
2) HVMR□-1A002
3) HVMR□-1A004
4) HVMR□-1A005
7 使用注意事项
※ 避免把继电器安装在直接被雨水淋到的地方，或强磁场的地方，或靠近有热辐射的物体。
※ 切换感性负载或容性负载系统会产生峰值电压或电流，建议使用保护电路，否则，可能会造成继电器损坏。
※ 避免使用中过高的堆积密度，这可能会影响继电器的电气特性。
※ 机械冲击强度过大，会引起继电器使用的故障。
继电器在用于波峰焊时，*高温度为260℃，时间不超过5s。
